ETH-MC Kontroler kretanja visokih performansi baziran na Ethernet vezi

ETH-MC Kontroler kretanja visokih performansi baziran na Ethernet vezi

KONTROLERI KRETANJA I ULAZNO IZLAZNE KARTICE

21.600 din.

Besplatna dostava

ETH-MC je kontroler kretanja visokih performansi za upravljanje CNC mašinama razvijen za upotrebu iz popularnog Mach3 upravljačkog programa na Windows XP, 7, 8, 8.1 i 10 operativnim sistemima sa 32-bitnom (x86) i 64-bitnim (x64) arhitekturom. Kao eksterni kontroler, donosi brojna unapređenja u poređenju sa upotrebom Mach3 softvera preko paralelnog porta.

Upit

OR

Tehničke karakteristike

Ethernet konekcija

Ethernet 10/100 Mbit konekcija

Podesiv tip izlaza za ose

Podesiv tip izlaza za ose: STEP/DIR, CW/CCW, Quadrature

Slobodno remapabilni

Svi digitalni ulazi i izlazi su slobodno remapabilni

Podržava napredne CNC funkcije

Podržava do 7 inkrementalnih enkodera sa maksimalnom brzinom čitanja od 12,5 MHz

Plugin za Mach3

Sadrži i poslednju kompatibilnu verziju firmware-a

Broj ulaza i izlaza

32 digitalna ulaza, 32 digitalna izlaza i 4 analogna ulaza

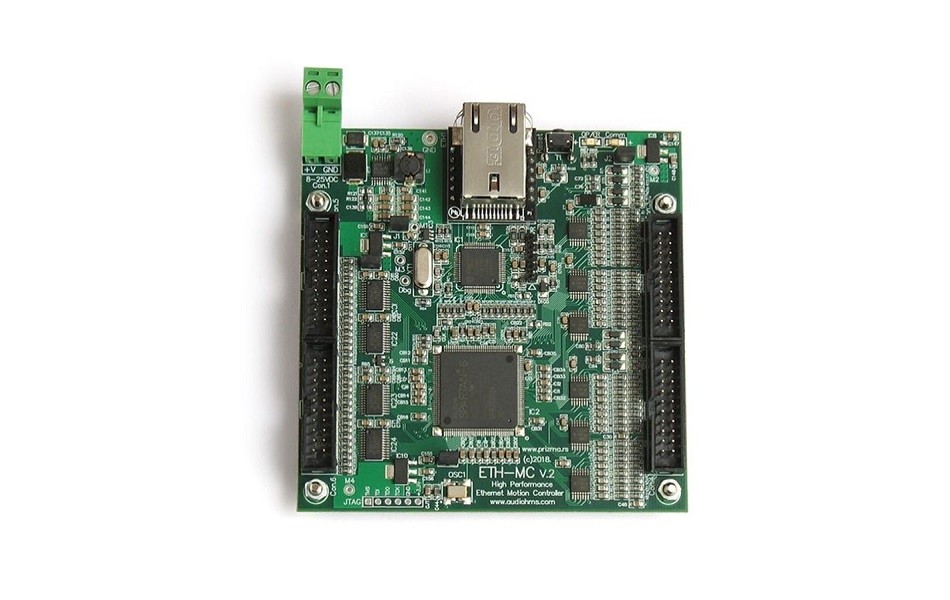

ETH-MC kontroler kretanja

ETH-MC kontroler kretanja sa svojim integrisanim 32-bitnim mikrokontrolerom i moćnim FPGA čipom, preuzima sve real-time operacije za koje je potreban precizan tajming. Time je procesor PC računara manje opterećen, pa Mach3 sada može da radi na slabijim desktop, laptop, pa i tablet računarima. Istovremeno se postižu znatno više učestalosti izlaznog step signala (do 5 MHz), veliki broj funkcija je dodat, a postojeće su unapređene.

Ethernet konekcija

Ethernet konekcija sa računarom se smatra jednom od najrobusnijih pa je tako primerena i u težim industrijskim uslovima. Žična Ethernet konekcija ujedno donosi i galvansku izolaciju između ETH-MC kontrolera kretanja i PC računara.
U cilju optimalnog iskorišćenja performansi ETH-MC kontrolera razvijen je ETH-BOX kontroler kretanja.

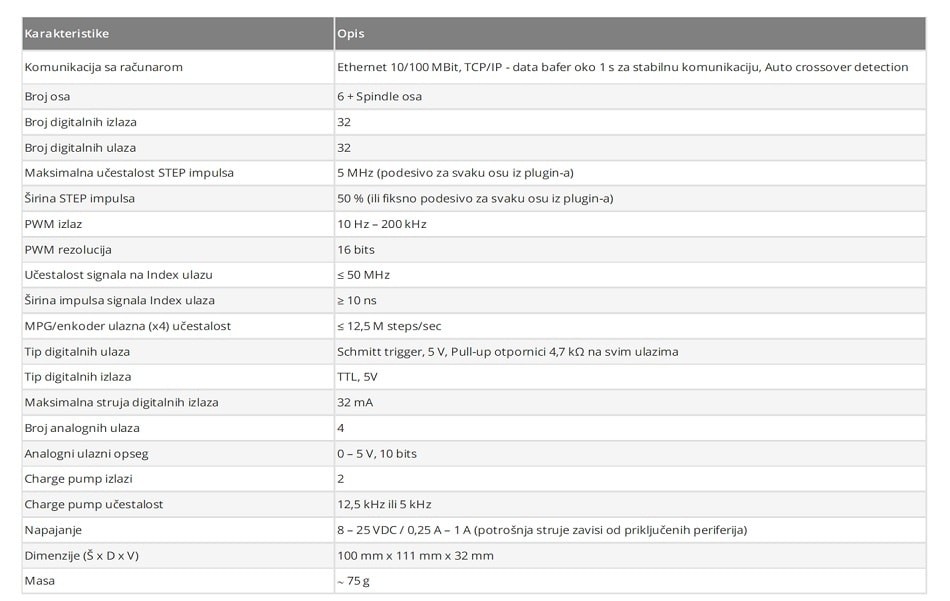

Karakteristike

  • Četvoroslojna štampana pločica, FPGA + 32-bitni mikrokontroler
  • 32 digitalna ulaza, 5 V Schmitt triggers + 32 digitalna izlaza, 5 V TTL + 4 analogna ulaza, 0-5 V
  • 6 osa + obradni motor, maksimalna učestanost step signala 5 MHz, podesiva širina impulsa
  • Za sve ulaze i izlaze podesivo aktivno stanje signala na low/high
  • Hardverski feedhold (trenutno aktiviranje, bez pauze)
  • Hardverski MPG mod (real-time bez kašnjenja) + svi Mach3 MPG režimi
  • Sinhronizovano kretanje uz pomoć enkodera (electronic gearing)
  • Rezanje navoja na strugu bazirano na enkoderu (G32, G76) preko Mach3turn; napredno, autonomno generisanje sinhronizovanog kretanja osa, bez pauze pre povlačenja (pullout delay), G32 potezi se mogu besprekorno spojiti kod navoja na koničnim telima
