USB-MC Kontroler kretanja

USB-MC Kontroler kretanja

KONTROLERI KRETANJA I ULAZNO IZLAZNE KARTICE

10.000 din.

Besplatna dostava

USB-MC je kontroler kretanja razvijen za upotrebu iz popularnog Mach3 upravljačkog CNC programa na Windows XP, 7, 8, 8.1 i 10 operativnim sistemima sa 32-bitnom (x86) i 64-bitnim (x64) arhitekturom.
Kao eksterni kontroler, donosi brojna unapređenja u poređenju sa upotrebom Mach3 softvera preko paralelnog porta. USB-MC ne zahteva instalaciju Mach3 LPT drajvera.

Upit

OR

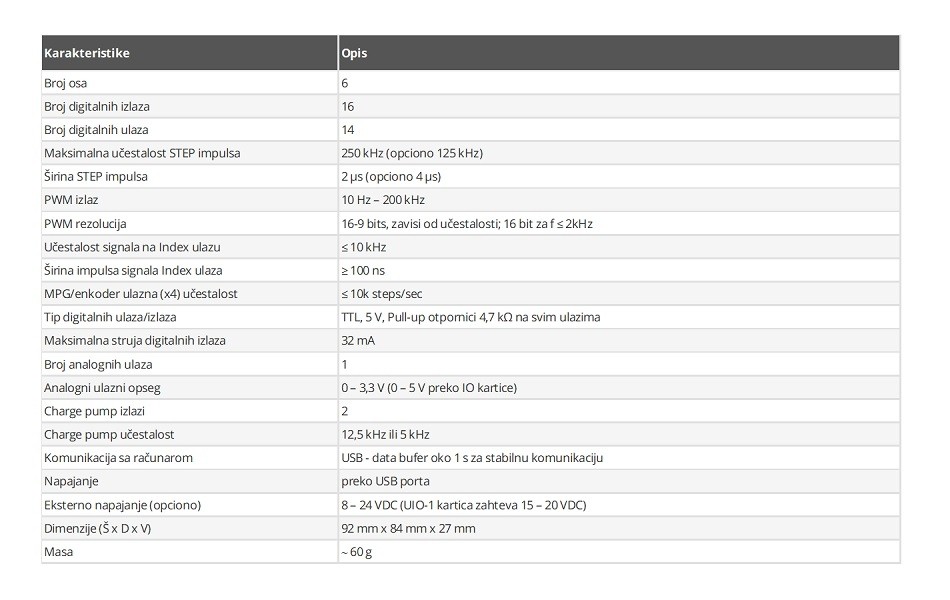

Tehničke karakteristike

Podržava napredne CNC funkcije

Razvijen za upotrebu iz popularnog Mach3 upravljačkog CNC programa

Broj osa

6-to osni CNC kontroler kretanja

250 kHz

Učestalosti izlaznog step signala od 250 kHz

Brol ulaza i izlaza

16 digitalnih izlaza, 14 digitalnih ulaza i jedan analogni ulaz

Veza sa računarom

Preko USB porta

Plugin za Mach3

Sadrži i poslednju kompatibilnu verziju firmware-a

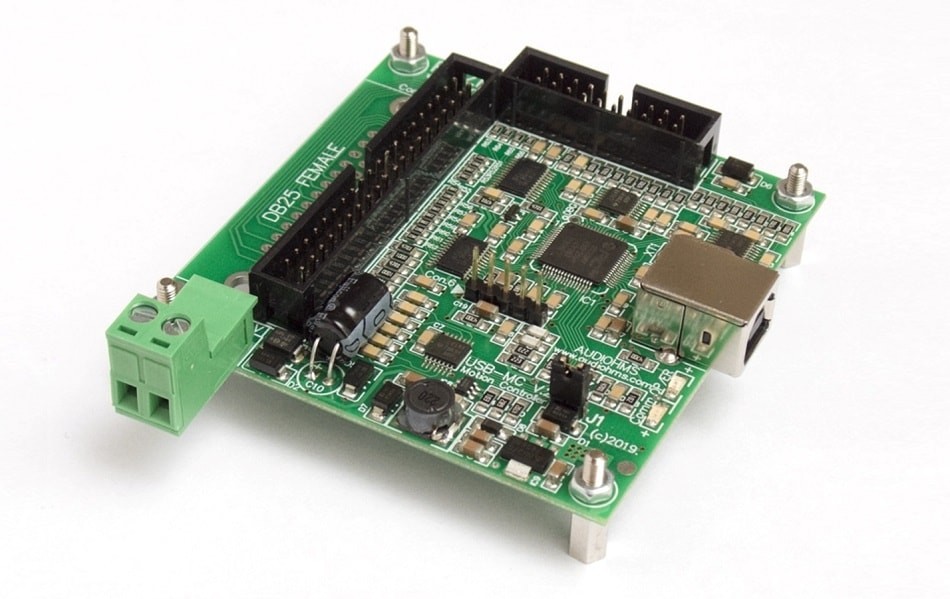

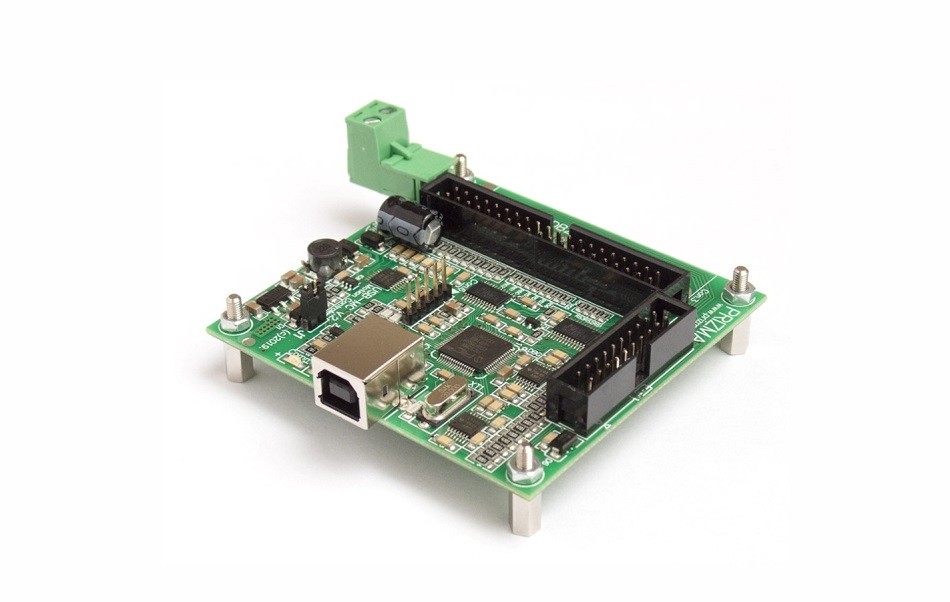

USB-MC Kontroler kretanja

Kontroler kretanja USB-MC preuzima sve real-time operacije, za koje je potreban precizan tajming, time je procesor PC računara manje opterećen, pa Mach3 može da radi na slabijim desktop, laptop, pa i tablet računarima. Istovremeno se postižu znatno više učestalosti izlaznog step signala (do 250 kHz) i pravilniji izlaz nego što je to moguće preko paralelnog porta bez obzira na performanse upotrebljenog računara. SB-MC za vezu sa računarom koristi USB port koji je prisutan na svim modernim sistemima.

Podržane Mach3 funkcije

  • Svi jogging režimi rada
  • Spindle pwm izlaz, podesiva učestalost 10 hz – 200 khz
  • Spindle index ulaz, podesiv delitelj + Spindle step/dir osa
  • Spindle relei (m3, m4 i m5) + Relei za hlađenje (m7, m8 i m9)
  • Estop ulaz
  • MPG (enkoder) ulazi, svi Mach3 MPG režimi + hardverski režim
  • Slobodno dodeljivanje funkcija za sve ulaze i izlaze + podesivo aktivno stanje signala na low/high
  • Homing/referencing (jednoosno/višeosno)
  • Hardverski krajnji prekidači
  • Softlimits + Limits override, auto/manual/external
  • Charge pump izlazni signal, podesiva učestalost (12.5 khz i 5 khz)
  • Slave ose + Probing funkcija (g31)
  • Laser m10p1/m11p1, e5p1/e5p0 brzi izlazi (#1-6) + Laser pwm, kompenzacija snage (promena pwm sa brzinom kretanja), podesiva proizvoljna kriva zavisnosti
  • Laser pwm, gate by m10/m11 + Laser gray level (8-bitno) graviranje - novo
  • Shuttle funkcija, podesivo vreme ubrzavanja
  • Detaljno podešavanje za debouncing svih ulaza
  • Offline režim rada
  • Rezanje navoja na strugu preko mach3turn, g32, g76
  • Thc funkcija (eksterni i interni thc regulator)
  • Napredne thc opcije: low pass filter, kerf detect, thc lock if voltage out of range, thc lock from g-code - novo
